BÁO MỨC CHẤT LỎNG KHÔNG TIẾP XÚC CÙNG CD34 CARLO GAVAZZI

1. Vì sao nên sử dụng cảm biến báo mức chất lỏng không tiếp xúc?

Trong các hệ thống sản xuất công nghiệp, giám sát mức chất lỏng là một yêu cầu quan trọng để kiểm soát quá trình vận hành, phát hiện tình trạng đầy hoặc cạn bình chứa và hỗ trợ tự động hóa dây chuyền.

Tuy nhiên, việc lựa chọn cảm biến không phải lúc nào cũng đơn giản. Với những ứng dụng yêu cầu vệ sinh thường xuyên, hạn chế tiếp xúc trực tiếp với môi chất hoặc phát hiện chất lỏng bên trong bình kín, các giải pháp đo mức thông thường có thể chưa đáp ứng đầy đủ yêu cầu lắp đặt.

Một hướng tiếp cận là sử dụng cảm biến điện dung có khả năng phát hiện chất lỏng xuyên qua thành bình phi kim loại. Cảm biến được lắp ở bên ngoài, trong khi việc phát hiện dựa trên sự thay đổi đặc tính điện dung khi chất lỏng xuất hiện tại vùng cảm biến.

Đây là nguyên lý hoạt động của CD34 – dòng cảm biến điện dung báo mức chất lỏng của Carlo Gavazzi, được thiết kế cho các chất lỏng gốc nước có độ dẫn điện phù hợp. Cảm biến có thể phát hiện chất lỏng qua thành bình nhựa hoặc thủy tinh mà không cần tiếp xúc trực tiếp với môi chất.

2. CD34 Carlo Gavazzi có gì đáng chú ý?

Phát hiện chất lỏng xuyên thành bình nhựa hoặc thủy tinh

Một trong những đặc điểm nổi bật của CD34 là khả năng phát hiện chất lỏng từ bên ngoài thành bình. Theo tài liệu kỹ thuật, ở cấu hình tiêu chuẩn, cảm biến hỗ trợ phát hiện qua:

• Thành nhựa phi kim loại dày 0,5–6 mm.

• Thành thủy tinh phi kim loại dày 0,5–4 mm.

Với những điều kiện lắp đặt khó hơn, chức năng Teach-in cho phép hiệu chỉnh cảm biến theo ứng dụng thực tế. Tài liệu nhà sản xuất cũng đề cập đến khả năng phát hiện qua thành bình dày hơn trong các điều kiện phù hợp. Tuy nhiên, khả năng thực tế cần được xác nhận bằng mẫu bình, chất lỏng và hướng dẫn cài đặt của model cụ thể.

Hạn chế báo sai do bọt, hơi ẩm và cặn lỏng

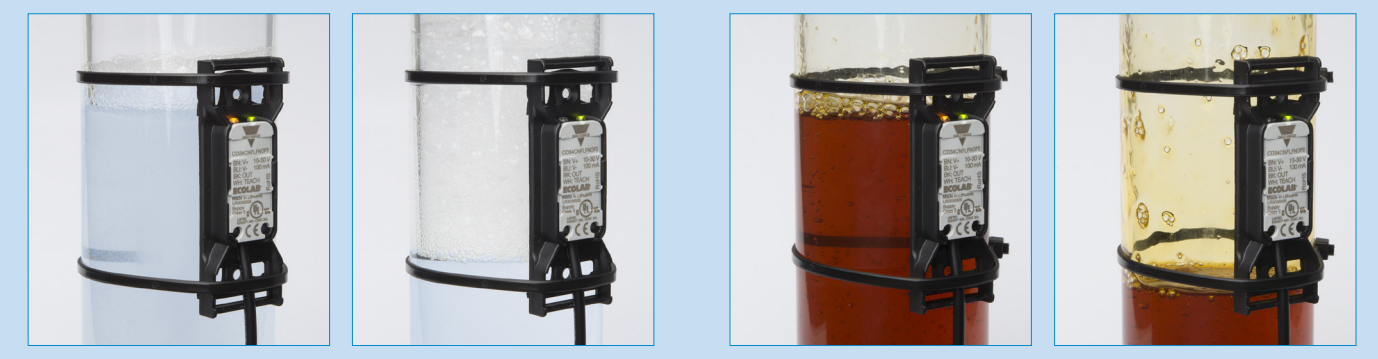

Trong thực tế, một số chất lỏng như sữa, si-rô hoặc dung dịch có độ nhớt cao có thể để lại lớp cặn trên thành bình. Bọt hình thành trên bề mặt chất lỏng hoặc hơi ẩm bên ngoài bình cũng có thể gây khó khăn cho việc phát hiện mức.

CD34 được thiết kế với chức năng bù ảnh hưởng của lớp chất lỏng còn bám, hơi ẩm và bọt, giúp cảm biến phân biệt tốt hơn giữa sự hiện diện thực tế của chất lỏng và các yếu tố tồn dư trên thành bình.

Đối với ứng dụng có chất lỏng đặc, độ dẫn điện cao hoặc thành bình có độ dày bất thường, người dùng có thể cần sử dụng Teach-in để hiệu chỉnh theo điều kiện cụ thể.

Thiết kế nhỏ gọn, linh hoạt trong lắp đặt

CD34 có kích thước thân cảm biến khoảng 34 × 16 × 8 mm, phù hợp để tích hợp vào các cụm thiết bị có không gian hạn chế.

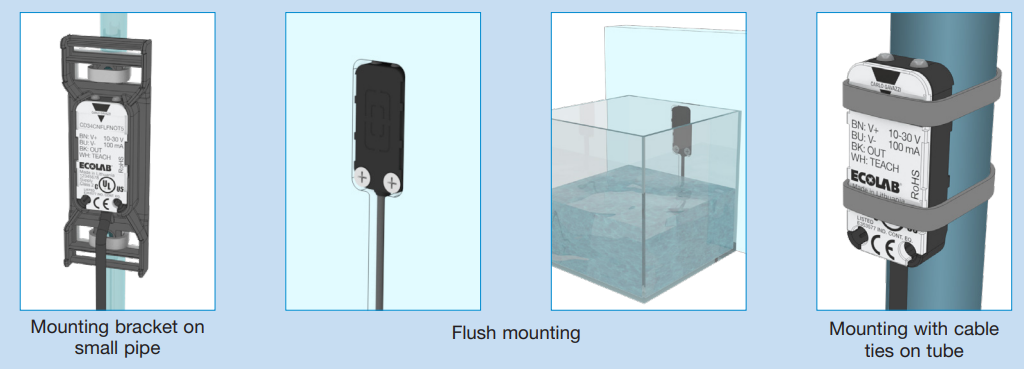

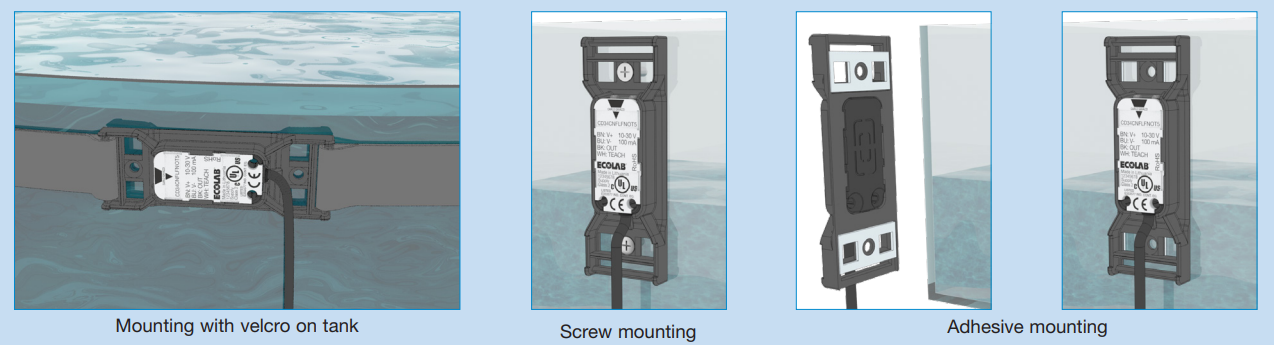

Cảm biến đi kèm giá đỡ đa năng, hỗ trợ lắp trên các bề mặt phẳng hoặc bề mặt cong như bình chứa hình trụ và ống quan sát. Giá đỡ cũng giúp việc thay thế cảm biến thuận tiện hơn mà không nhất thiết phải tháo toàn bộ bộ gá.

Phù hợp với môi trường vệ sinh công nghiệp

Dòng CD34 có cấp bảo vệ IP69K và được ECOLAB chứng nhận. Đây là những đặc điểm đáng chú ý khi lựa chọn cảm biến cho các thiết bị thường xuyên được vệ sinh bằng quy trình công nghiệp.

Tuy nhiên, cấp bảo vệ của cảm biến không đồng nghĩa với việc toàn bộ hệ thống đạt tiêu chuẩn vệ sinh hoặc vô trùng. Khả năng tương thích với hóa chất vệ sinh và điều kiện vận hành cần được đối chiếu theo tài liệu kỹ thuật cụ thể.

3. Bảng thông số kỹ thuật cảm biến CD34 Carlo Gavazzi

4. Ứng dụng thực tiễn của cảm biến CD34

Ngành thực phẩm và đồ uống (F&B)

Trong dây chuyền chế biến thực phẩm, đồ uống, cảm biến CD34 có thể được xem xét để phát hiện mức nước, sữa, si-rô và các chất lỏng gốc nước phù hợp bên trong bình chứa hoặc đường ống phi kim loại.

Khả năng phát hiện từ bên ngoài giúp hạn chế việc đưa bộ phận cảm biến trực tiếp vào môi chất. Bên cạnh đó, chức năng bù ảnh hưởng của bọt và cặn lỏng có ích trong các ứng dụng mà chất lỏng có xu hướng bám vào thành bình.

Hệ thống xử lý nước và chất lỏng công nghiệp

CD34 có thể được xem xét cho các ứng dụng giám sát mức trong hệ thống xử lý nước và một số quy trình sử dụng dung dịch gốc nước có độ dẫn điện phù hợp.

Đối với axit, dung dịch kiềm hoặc các hóa chất khác, cần kiểm tra độ dẫn điện của môi chất, vật liệu bình chứa và điều kiện ứng dụng. Không nên mặc định rằng cảm biến phù hợp với mọi loại hóa chất hoặc dung môi chỉ dựa trên tên gọi của chúng.

Máy đóng gói và thiết bị tự động hóa

Trong máy đóng gói, thiết bị cấp chất lỏng hoặc cụm bơm, CD34 có thể được cân nhắc để phát hiện trạng thái có hoặc không có chất lỏng tại vị trí cần giám sát.

Thiết kế nhỏ gọn giúp việc bố trí cảm biến thuận tiện hơn ở những vị trí hạn chế không gian. Tuy nhiên, cần kiểm tra kích thước ống, vật liệu thành ống, khoảng cách lắp đặt và yêu cầu tín hiệu đầu ra để bảo đảm tương thích với hệ thống điều khiển.

5. Những yếu tố cần kiểm tra trước khi chọn CD34

Để cảm biến hoạt động phù hợp với ứng dụng, cần xem xét các yếu tố sau:

• Loại chất lỏng: CD34 được thiết kế cho chất lỏng gốc nước có độ dẫn điện phù hợp; không nên mặc định phù hợp với mọi chất lỏng.

• Vật liệu và độ dày thành bình: Thành bình cần là vật liệu phi kim loại phù hợp. Độ dày thực tế ảnh hưởng đến khả năng phát hiện và có thể cần hiệu chỉnh.

• Bọt và cặn bám: Chức năng bù giúp hạn chế ảnh hưởng của các yếu tố này, nhưng vẫn cần kiểm tra trong điều kiện vận hành thực tế.

• Kiểu ngõ ra: Dòng sản phẩm có các tùy chọn NPN hoặc PNP, NO hoặc NC tùy model. Cần đối chiếu với đầu vào của bộ điều khiển.

Việc xác nhận các yếu tố trên sẽ giúp tránh chọn sai model hoặc kỳ vọng vượt quá khả năng của cảm biến.
