SSR CARLO GAVAZZI: GIẢI PHÁP ĐÓNG CẮT BÁN DẪN CHO HỆ THỐNG GIA NHIỆT CÔNG NGHIỆP

Khi điều khiển nhiệt độ cho máy ép nhựa (Plastic injection machines), máy đóng gói bao bì (Shrink tunnels) hay hệ thống lò sấy công nghiệp (Dryers, Ovens), bộ điều khiển PID cần đóng/ngắt tải liên tục để bù nhiệt kịp thời.

Nếu vẫn sử dụng Khởi động từ (Contactor cơ khí) truyền thống cho các mạch gia nhiệt này, tủ điện không chỉ phát ra tiếng kêu "lạch cạch" ồn ào suốt ca làm việc mà chỉ sau vài tháng, tiếp điểm cơ khí sẽ bị cháy rỗ, thậm chí hàn dính vào nhau. Hệ quả là nhiệt độ luôn bị dao động, vọt lố (overshoot) làm hỏng sản phẩm hoặc gây cháy nổ thanh nhiệt.

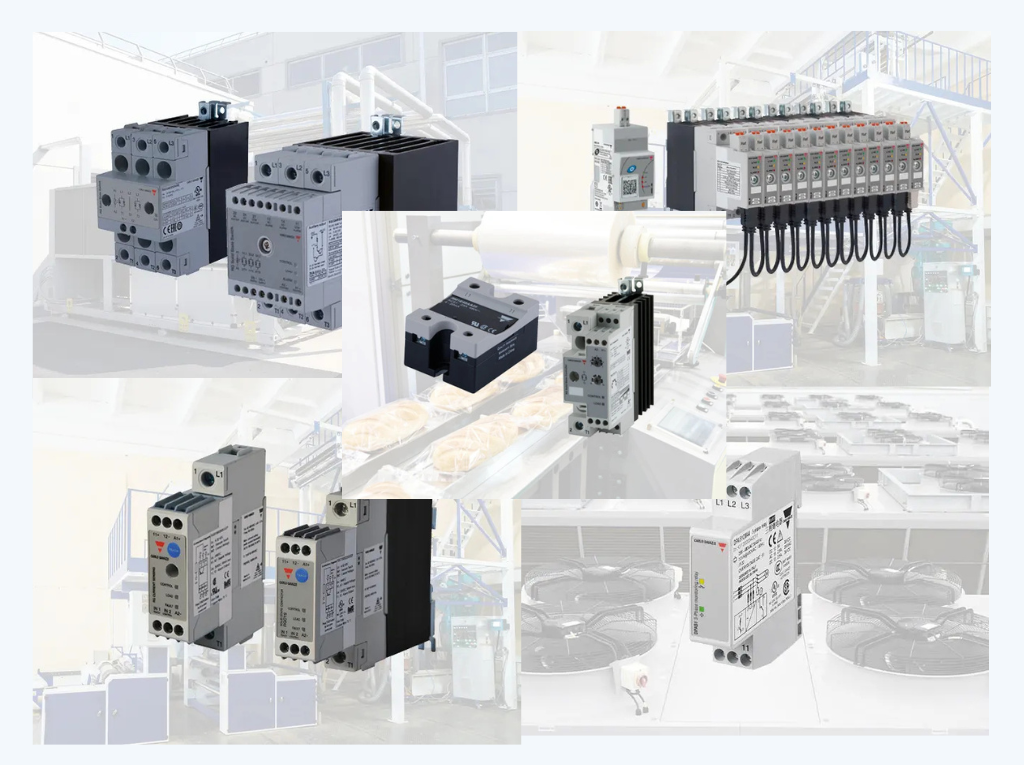

Đã đến lúc đội ngũ kỹ thuật nâng cấp hệ thống, cho những chiếc Contactor ở mạch gia nhiệt "nghỉ hưu" và thay thế bằng Relay bán dẫn (SSR) của Carlo Gavazzi (Ý) — trợ thủ đắc lực trong các tủ điện công nghiệp hiện đại.

3 Ưu thế kỹ thuật vượt trội của SSR Carlo Gavazzi

1. Đóng ngắt tần số cao tại điểm 0 (Zero-Crossing)

Không tiếp điểm cơ khí, không mài mòn và không phát sinh tia lửa điện. SSR Carlo Gavazzi thực hiện chuyển mạch hoàn toàn bằng linh kiện bán dẫn với tốc độ phản hồi cực nhanh (dưới 10 mili-giây – tương đương 1/2 chu kỳ sóng AC 50Hz).

Tốc độ này đáp ứng hoàn hảo các thuật toán băm xung PID tần số cao mà Contactor cơ khí không thể theo kịp. Đặc biệt, công nghệ đóng mạch đúng thời điểm điện áp đi qua điểm 0 (Zero-Crossing) giúp triệt tiêu dòng xung khởi động và loại bỏ hoàn toàn nhiễu điện từ (EMI), đảm bảo an toàn cho PLC, biến tần và các bộ cảm biến nằm chung trong tủ điện.

2. Công nghệ tản nhiệt độc quyền (DCB & Wire-free)

Điểm làm nên độ bền vượt trội của thương hiệu tự động hóa từ Ý so với các dòng SSR trôi nổi trên thị trường nằm ở cấu trúc vật liệu bên trong chip bán dẫn:

• Đế gốm phủ đồng trực tiếp (DCB - Direct Copper Bonding): Giúp truyền dẫn và giải phóng nhiệt lượng ra đế nhôm cực nhanh khi đóng ngắt liên tục ở tần số cao.

• Cấu trúc không dây hàn (Wire-free): Loại bỏ hoàn toàn nguy cơ đứt mối nối bên trong do giãn nở nhiệt lặp đi lặp lại, giúp thiết bị chịu được dòng xung đỉnh cực tốt. Bên cạnh đó, SSR còn được tích hợp sẵn mạch chống quá áp (Varistor) để tự động bảo vệ linh kiện trước các xung áp bất thường trên lưới điện.

3. Thiết kế siêu mỏng – Tiết kiệm 50% diện tích tủ điện

Quên đi cảnh phải tính toán chọn mua đế tản nhiệt rời cồng kềnh hay bôi keo tản nhiệt thủ công dễ sai sót! Dòng RGC Series tích hợp sẵn đế tản nhiệt đúc liền khối có bề ngang chỉ từ 17.5mm (nhỏ gọn tương đương một chiếc CB tép 1P), cho phép gá lắp trực tiếp lên thanh DIN-rail cực kỳ thẩm mỹ và tối ưu không gian tủ điện.

Ứng dụng & Giải quyết 3 bài toán thực tế tại nhà máy

Bài toán 1: Ngàm ép nhiệt máy đóng gói bao bì (Tốc độ 100 – 120 túi/phút)

• Thực trạng: Ngàm ép tiếp xúc với màng nhựa liên tục làm mất nhiệt tức thời tại bề mặt. Để giữ nhiệt ổn định, bộ điều khiển PID phải nhấp nhả tải với chu kỳ cực ngắn, chỉ từ 0.2 – 0.5 giây/lần.

• Hiệu quả thực tế: Nếu dùng Contactor cơ khí, chỉ sau 2 tuần chạy liên tục 3 ca là tiếp điểm sẽ bị dính cứng. Khi chuyển sang dùng SSR RGC1A, hệ thống vận hành êm ái suốt nhiều năm, duy trì nhiệt độ ngàm ép chuẩn xác ở mức ±0.5°C. Đường hàn bao bì luôn phẳng đẹp, đồng đều, loại bỏ hoàn toàn lỗi cháy thủng màng hoặc hở mép túi.

Bài toán 2: Dàn đèn sấy hồng ngoại (IR) máy thổi chai PET & Lò sấy sơn

• Thực trạng: Bóng đèn thạch anh/hồng ngoại khi ở trạng thái nguội có điện trở nội rất nhỏ. Nếu đóng điện 100% công suất đột ngột cho máy thổi chai (Blow moulding machines) hay lò sấy (Dryers), dòng khởi động (Inrush current) có thể vọt lên gấp 7–10 lần dòng định mức, dễ gây nổ bóng đèn hoặc nhảy CB tổng.

• Hiệu quả thực tế: Sử dụng dòng điều khiển tuyến tính RGC1P nhận tín hiệu Analog (4–20mA hoặc 0–10V) từ PLC để điều chỉnh góc mở pha (Phase Angle). Tính năng khởi động mềm (Soft-start) giúp bóng đèn tăng sáng từ từ, kiểm soát nhiệt lượng mượt mà và kéo dài tuổi thọ dàn bóng sấy lên gấp 3 lần.

Bài toán 3: Gia nhiệt đa vùng trong Máy đùn nhựa & Lò hàn mạch điện tử (Reflow Oven)

• Thực trạng: Một dây chuyền máy đùn nhựa (Extrusion machines) hoặc lò gia nhiệt công nghiệp lớn (Ovens and furnaces) thường có từ 8 đến 20 vùng nhiệt độc lập. Nếu 1 thanh điện trở bị đứt ngầm bên trong, công nhân vận hành rất khó phát hiện ngay bằng mắt thường, dẫn đến hiện tượng đùn nhựa sống hoặc làm hỏng cả mẻ bo mạch điện tử.

• Hiệu quả thực tế: Triển khai hệ thống SSR thông minh NRG Series hỗ trợ truyền thông công nghiệp Modbus RTU / PROFINET. Ngay khi 1 trong 20 thanh điện trở bị đứt ngầm hoặc sụt dòng bất thường, cảm biến dòng tích hợp trong SSR sẽ phát hiện và báo chính xác vị trí thanh nhiệt bị lỗi lên màn hình HMI trong tích tắc để kỹ sư xử lý kịp thời.

​

Bảng tóm tắt chọn nhanh các dòng SSR Carlo Gavazzi

Việc chuyển đổi từ Contactor cơ khí sang Relay bán dẫn (SSR) hoặc nâng cấp lên dòng SSR điều khiển thông minh không chỉ giúp triệt tiêu thời gian dừng máy (downtime) mà còn nâng cao rõ rệt chất lượng thành phẩm nhờ kiểm soát nhiệt độ chính xác.

Quý doanh nghiệp và đội ngũ kỹ sư đang cần tư vấn chọn mã SSR tương thích với công suất tải thực tế, hãy liên hệ ngay với Nguyên Hùng Vinh — nhà phân phối chính thức các thiết bị tự động hóa Carlo Gavazzi tại Việt Nam để nhận hỗ trợ kỹ thuật chuyên sâu và báo giá tốt nhất!
